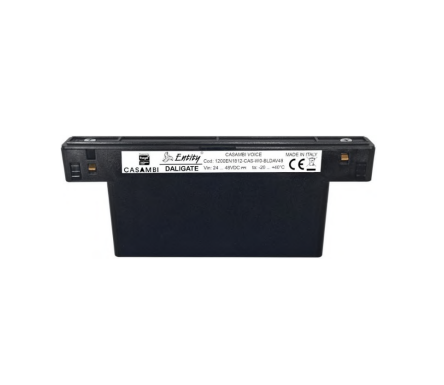

EN1812 DALIGATE

"EN1812 DALIGATE" - это DALI контроллер с управлением по BLE и поддержкой технологии Casambi.
Предназначен для для установки в низковольтные трековые системы с напряжением питания 24 - 48 V DC.
"EN1812 DALIGATE" запитывается непосредственно низковольтным напряжением шинопровода; имеет внутренний источник питания шины DALI на 180mA.
Контроллер позволяет подключать до 64 светильников с DALI драйверами, распределяя их до 8ми групп.

"EN1812 DALIGATE" должен быть единственным устройством, питающим шину DALI.

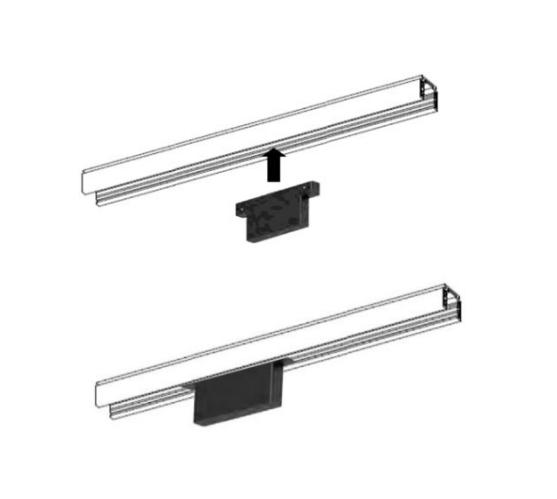

Подключайте источник питания и шину DALI к треку в соответствии с инструкциями производителя.

ВНИМАНИЕ: подключение должно выполняться при отсутствии напряжения питания.
После подключения и подачи питания на шинопровод нельзя вынимать из трека контроллер и светильники без предварительного отключения источника питания.
Их снятие, не дожидаясь полной разрядки выходного напряжения блока питания, может привести к серьезному повреждению устройств.

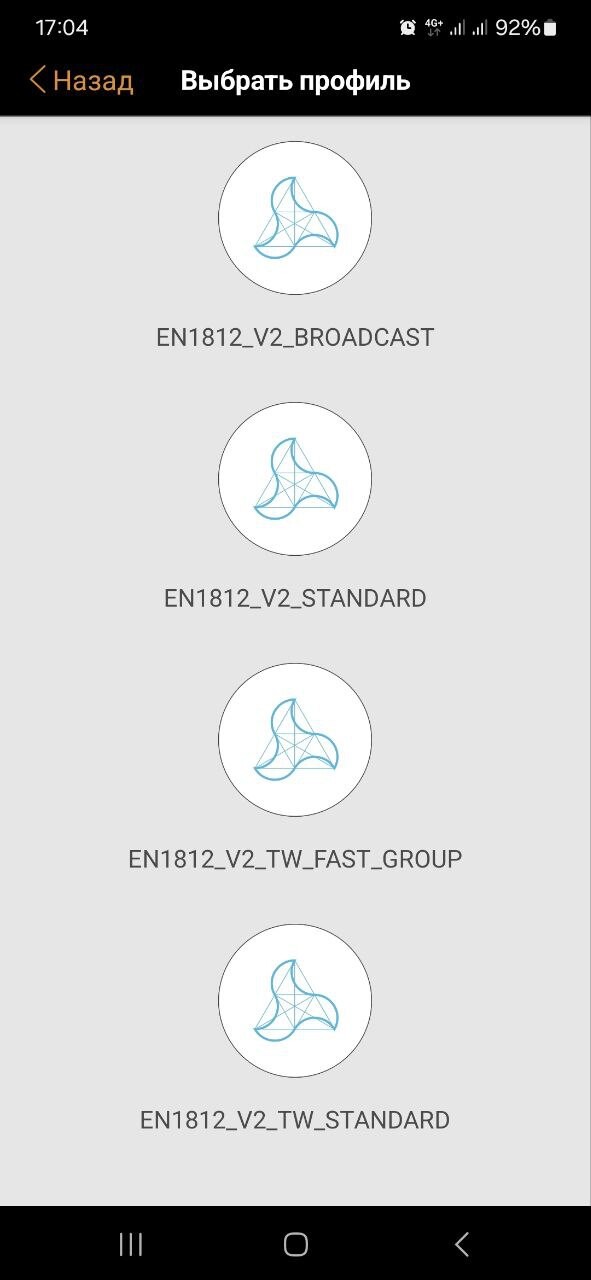

Доступны следующие профиля (прошивки) управления:

- EN 1812_V2_BROADCAST: только широковещательные команды (светильники на шине программироваться не будут);
- EN 1812_V2_STANDARD: позволяет управлять до 8 групп светильников DT6 (изменение яркости), "стандартное" программирование светильников;
- EN 1812_V2_FAST_GROUP: управление до 8 групп светильников DT6 (изменение яркости), "быстрое" групповое программирование светильников;

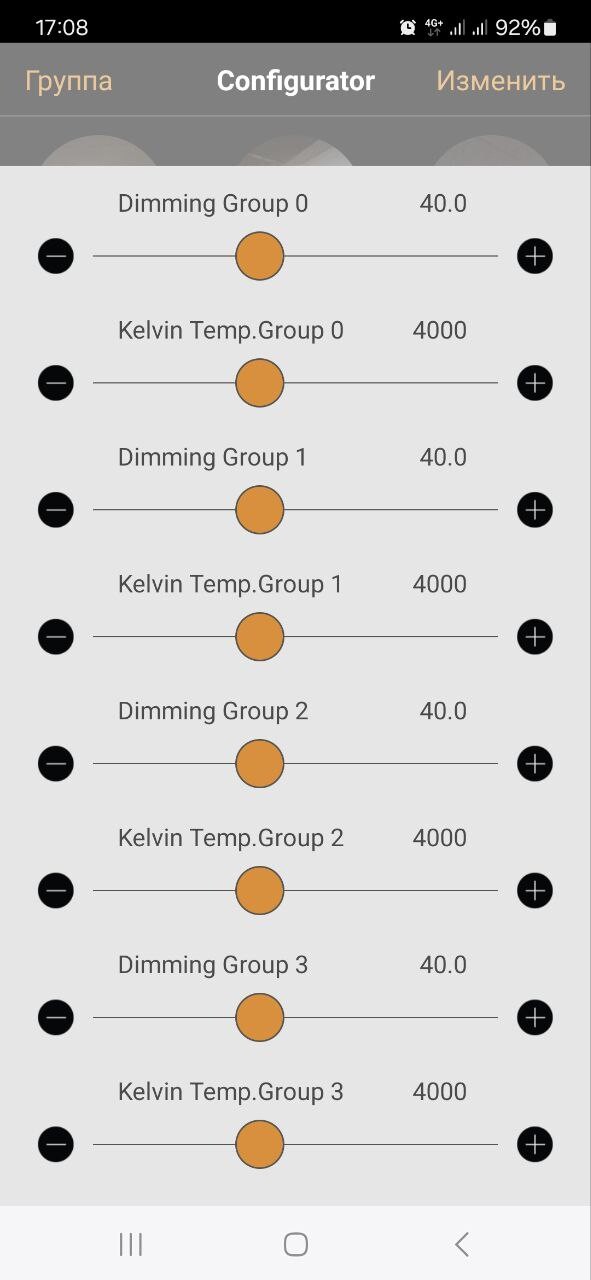

- EN 1812_V2_TW_STANDARD: управление до 4х групп TW светильников (изменение яркости и цветовой температуры), "стандартное" программирование светильников;
- EN 1812_V2_TW_FAST_GROUP: управление до 4х групп TW светильников (изменение яркости и цветовой температуры), "быстрое" групповое программирование светильников;

ПРОГРАММИРОВАНИЕ СВЕТИЛЬНИКОВ  КОНТРОЛЛЕРОМ "EN1812 DALIGATE" С ПОМОЩЬЮ ВЫБРАННОГО ПРОФИЛЯ:

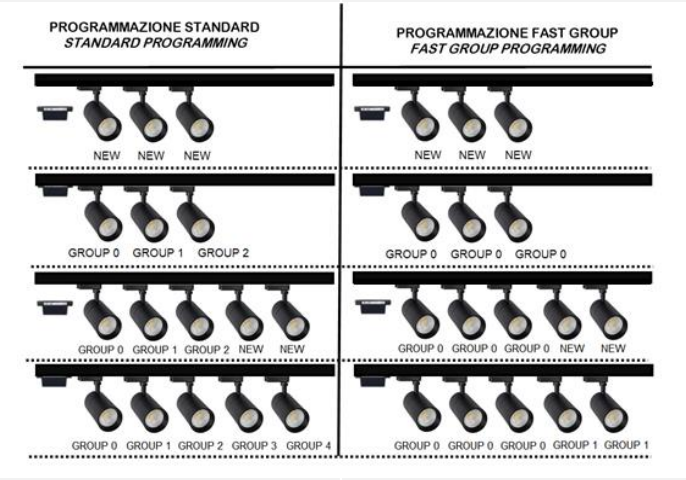

Автоматическое программирование может быть стандартным или групповым, в зависимости от выбранного профиля.
При первом включении "EN1812 DALIGATE" сканирует шину в поисках новых светильников.
В "стандартном" режиме лампы будут запрограммированы с разными адресами, что позволит распределить их между разрешенными группами.
В режиме "быстрой" настройки все новые светильники будут отнесены к одной группе.
Если во время сканирования шины будут обнаружены уже сгруппированные светильники, то новые лампы будут отнесены к первой доступной пустой группе.

ПРОГРАММИРОВАНИЕ СВЕТИЛЬНИКОВ С ПОМОЩЬЮ ВНЕШНЕГО ПРОГРАММАТОРА DALI:
Также для адресации групп светильников можно использовать внешний программатор DALI.
Допустимыми группами являются только группы от "0" до "7".
При назначении светильника к другому номеру группы - светильник не будет выполнять никаких команд.

Подключая шинопровод с установленными светильниками и контроллером "EN1812 DALIGATE" без предварительного программирования системы, "EN1812 DALIGATE" запрограммирует все новые светильники в произвольном режиме (все профили, кроме EN1812_V2_BROADCAST).

СБРОС НАСТРОЕК СВЕТИЛЬНИКОВ (удаление группы DALI, назначенных светильникам):
Используя приложение CASAMBI, нажмите на главный значок (на картинке) так же, как при включении и выключении всех устройств, 20 раз подряд.
На этом этапе лампы будут выполнять команды включения и выключения и в итоге перестанут работать при двадцатом нажатии.
В этом случае будет подтвержден сброс индикаторов, имеющихся в системе.
В некоторых случаях для сброса может быть достаточно менее 20 циклов.
ВАЖНО: чтобы гарантировать правильное перепрограммирование, после сброса  и лампы, и контроллер "EN1812 DALIGATE" должны быть сняты из шинопровода не менее чем 15 секунд.
Теперь система готова к перенастройке.

Технические характеристики:
- Источник питания: от 24 В до 48 В постоянного тока (не поляризованный);
- Потребляемая мощность: 8 Вт;
- Выходной ток Dali (max): 180 мА;
- Рабочая температура окружающей среды: -20°C ... +40°C;
